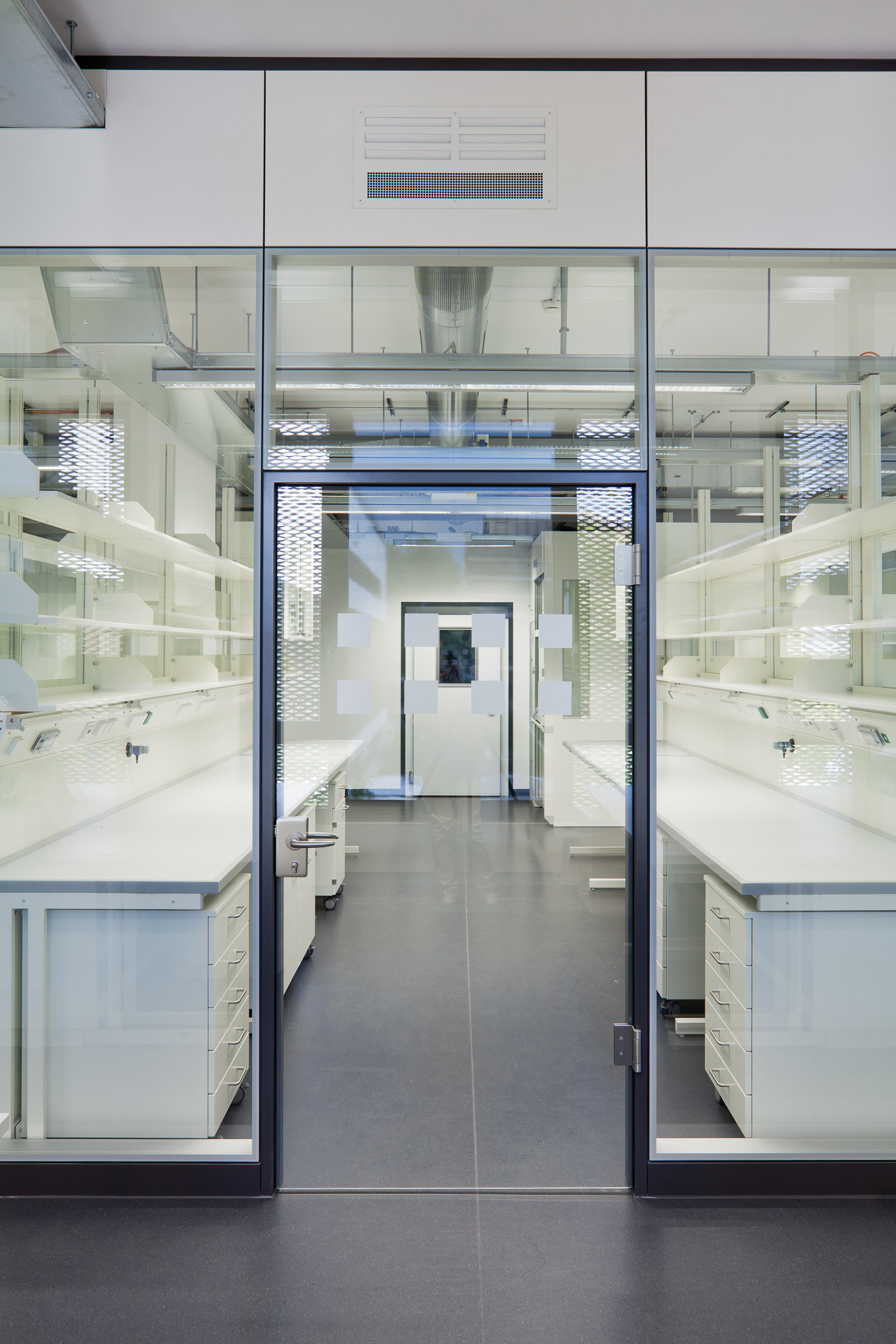

Laborgebäude CECAD | Köln

Einsatzgebiet Forschung & Bildung Auftraggeber medfacilities GmbH Planungsbüro IGF Ingenieurgesellschaft Feldmeier mbH Ausführende Firma Pleitz GmbH & Prinzing Gebäudetechnik GmbH

In langer Entwicklungsphase haben wir speziell für diesen Einsatz Lüftungskomponenten entwickelt und liefern können, unter anderem:
Rohrauslasssysteme für den Laboreinsatz in verschiedensten Durchmessern, bestehend aus einem Volumenstromregler, einem Rohrschalldämpfer, dem eigentlichen Rohrauslass der Serie VZ-AR, einer Irisblende und im weiteren Systemstrangverlauf einem Kombi Aus-/einlass der Typenreihe VAR, sprich ein ganzheitliches Rohrauslassstrangsystem (incl. Glattrohr, Steckbinder etc.)
Desweiteren konzipierten wir für dieses Bauvorhaben Bodenkonvektoren der Typenreihe AKK-DSM, die neben dem höhenverstellbaren Anschlusskasten mit integriertem Wärmetauscher und den Axiallüftern, bodenseitig mit den manuell gefertigten Edelstahlstrukturen der Serie DSM komplettiert wurden.


© Foto: N. Kazakov

Eingesetzte Produkte

PDA

Der PDA-R (runde Frontplatte) und PDA-Q (quadratische Frontplatte) sind Drallauslässe mit starren feingliedrigen gestanzten Lamellen in radialer Anordnung. Der quadratische Luftauslass PDA-Q kann wahlweise in zwei weiteren Varianten perforiert werden (s. Seite 3). Die Lamellen der Varianten Q1 und Q2 besitzen dabei eine etwas gröbere Perforation. Die Montage der Frontplatte erfolgt über eine zentrale Schraubbefestigung.

VZ-41

Der Schlitzauslass VZ-41 ist ein Linearauslass mit einer Systembreite von 41 mm, insbesondere für Wand- und Deckeneinbau. Der Auslass ist in ein-oder mehrschlitziger Ausführung lieferbar und für eine Montage in Bandanordnung geeignet. Der Auslass besteht aus Aluminium-Strang-pressprofilen mit oder ohne seitlicher Auflage sowie den drehbar gelagerten einzeln einstellbaren Luftlenkelementen mit Gleichrichterlamellen und Bumerangprofilen. Der Schlitzauslass VZ-41 kann sowohl für Zu- als auch für Abluft eingesetzt werden (auch als kombinierter Zu- / Abluftauslass mit parallel verlaufenden Schlitzschienen) und eignet sich insbesondere für konstante und variable Volumenstromsysteme in Räumen mit Deckenhöhen von 2,30 m bis 4,00 m. Der empfohlene Volumenstrombereich liegt zwischen 50 und 150 m3/h lfm bei Temperaturdifferenzen von +4 K bis -12 K.

SKD

SKD ist ein verstellbarer Drallauslass mit quadratischer (SKD-Q) oder runder (SKD-R) Frontplatte mit radial eingesetzten verstellbaren Luftlenkelementen. Die spezielle Konstruktion sichert einen hohen Luftdurchsatz bei niedrigen Schallleistungspegeln, optional in Ausführung „zertifiziert nach VDI 6022" lieferbar sowie in der besonders dekorativen Ausführung SKD22 (schmale Lamellenausführung). Die Montage der Frontplatte erfolgt über eine zentrale Schraubbefestigung (Größe 800 mit zusätzlichen Schrauben im Randbereich).

VZ-AR

Der Rundrohrauslass VZ-AR besteht aus einem längsnahtgeschweißten Mantelrohr mit in Längsrichtung angeordneten Schlitzen zur Aufnahme von Trägerprofilen mit integrierten Luftlenkwalzen in Form von doppelten Bumerangprofilen mit Gleichrichterlamellen. Die mögliche Anzahl der parallel verlaufenden Schlitzreihen wird im wesentlichen durch seine Dimensionierung begrenzt. Die Verbindung einzelner Rohrauslässe zu einem Strang erfolgt bei glatten Rohrenden über Steckverbinder mit Lippendichtung, alternativ/optional bei Rundrohren mit Metuflansch. Die Rohrauslässe sind für Sichtmontage vorgesehen und erfüllen höchste architektonische und raumlufttechnische Ansprüche. In der Abluftvariante bestehen die Rohrauslässe aus einem längsnahtgeschweißten Mantelrohr mit rundem VZ-AR-AL Querschnitt, mit quer zur Längsachse angeordneten Ausstanzungen, je nach Abluftvolumenstrom werden die Abmessungen der Ausführungen festgelegt.

AKK-TIE

Die Kühlkonvektoreinheit AKK-TIE besteht aus zwei Hälften, die als Halbschalen per Bajonettaufhängung um einen Rundrohrauslass VZ-AR montiert werden. Jede Seite ist mit zwei Wärmetauscherreihen ausgestattet und ermöglicht eine komfortable Klimatisierung von Laborräumen oder anderen Einrichtungen, die eine hohe Kühllast aufweisen. Die energetischen Vorteile von Wasser als Medium zur Lastabfuhr und die strömungstechnische Unterstützung zur zugfreien Einbringung von Zuluft mit Untertemperatur werden optimal genutzt.

PU

Der PU ist ein quadratischer Deckenluftauslass, der aus einem perforierten, quaderförmigen Auslasskörper mit Anschlusseinheit und vertikalem Anschlussstutzen besteht. Die Montage der Frontplatte mit dem Auslasskörper erfolgt über eine zentrale Schraubbefestigung (Größe 700 mit zusätzlichen Schrauben im Randbereich).

DSM

DSM sind Designelemente aus gezogenen Edelstahlprofilen in unterschiedlichen Formen und verschiedenen Anordnungen der Strukturkanten, die unsichtbar mit den Trägerprofilen verschweißt sind. Es sind unterschiedliche freie Querschnitte realisierbar, so dass eine konkrete Anpassung an die jeweiligen Anforderungen möglich ist. Die Elemente können in beliebiger rechteckiger, runder oder gewölbter Form in ebenen oder dreidimensionalen Strukturen mit vertikalem oder horizontalem Verlauf der Einzelprofile erstellt werden.

VZ-41-ZA

Der Kombi-Schlitzauslass VZ-41-ZA ist ein Linearauslass mit parallel verlaufenden einzelnen Schlitzreihen für die Zu- und Abluft. Der Auslass hat eine Systembreite von 41 mm und eignet sich insbesondere für den Wandeinbau. Er ist in ein- oder mehrreihiger Ausführung lieferbar. Speziell entwickelt für den Einbau in Trockenbauwänden verfügt der Anschlusskasten über eine effektive Auskleidung zur Schallabsorption. Der Auslass besteht aus Aluminium-Strangpressprofilen mit oder ohne seitliche Auflage sowie den drehbar gelagerten, einzeln einstellbaren Luftlenkelementen mit Gleichrichterlamellen und Bumerangprofilen. Der empfohlene Volumenstrombereich liegt zwischen 50 und 150 m³/h lfm bei Temperaturdifferenzen von +4 K bis -12 K.

ASD-CSD

Die Gitter ASD / CSD sind Lüftungsgitter für den Zu- oder Abluftbetrieb mit horizontal (-H) oder vertikal (-V) verlaufenden, einzeln einstellbaren Luftlenklamellen und selbsthemmender Lamellenlagerung. Die Ausführungen ADD / CDD besitzen horizontale Lamellen und eine zweite senkrechte Lamellenreihe, die gleichzeitig als Lenksatz dient. Die Montage des Gitters erfolgt entweder über Drehriegel (R) oder mittels sichtbarer Schraubbefestigung im Gitterrahmen (C).

KVR-S

Der KVR-S ist ein Konstant-Volumenstromregler, der ohne Hilfsenergie arbeitet. Die Regelung erfolgt durch eine leichtgängig gelagerte asymmetrisch abgewinkelte Regelplatte, die schon bei kleinen Luftmengendurchsätzen eine gute Regelcharakteristik gewährleistet. Der Einsatzbereich liegt (in Abhängigkeit von der Nenngrösse) zwischen 40 m³/h und 4500 m³/h bei Temperaturen zwischen - 30° C und + 100° C. Das Regelverhalten ist in allen Einbaulagen sowohl in Zuluft- als auch in Abluftsystemen gewährleistet. Die Regelgenauigkeit beträgt +/- 10 % vom eingestellten Nennvolumenstrom, wenn eine querschnitterfüllende gerade Anströmung vorliegt.

STG

Die STG-Lüftersteuerungen dienen vorrangig zur Ansteuerung/Drehzahlregelung von Kompaktventilatoren, die in diversen SLT-Klimaprodukten eingesetzt sind. Dazu gehören u.a. Kühlkonvektoren für Boden- und Deckeneinbau sowie die Kühlkonvektoreinheit zum Nachrüsten an SLT Rundrohrdurchlässen. Die Lüftersteuerungen sind in den Ausführungen STG-27 sowie STG-38 verfügbar. STG-27: Drehzahlregelung von Ventilatoren mit Wechselstrom-Spaltmotoren mit einer Versorgungsspannung von 220 VAC. STG-38: Drehzahlregelung von Ventilatoren mit DCPWM- Ventilatoren mit einer Versorgungsspannung von 12 VDC bzw. 24 VDC.

VVSR-RU

Runder Volumenstromregler
Der runde VVSR-RU regelt das Volumen konditionierter Luft in genutzten Räumen mittels Steuersignal eines Thermostats oder eines Gebäudesteuerungssystems. Dabei operiert der VVSR-RU mit minimalem Druckabfall und geringen Geräuschpegeln. Der Volumenstromregler erfasst präzise die Luftstromänderung durch den speziell entwickelten Multipoint-Luftstromsensor und stellt unverzüglich die Regelklappenposition druckunabhängig ein.
Abhängig von den Umgebungsbedingungen wie Raumbelegung oder Kühlbedarf passt der VVSR-RU den Luftstrom entsprechend den Signalen eines lokalen oder zentralen Steuerungssystems an. Dadurch wird eine gute Luftqualität gewährleistet und eine übermäßige Belüftung vermieden.
Der runde Volumenstromregler erzielt eine präzise Einstellung des Luftstroms, indem die Durchflussrate an definierten Punkten über den gesamten Querschnitt gemessen und der Durchschnitt aller Werte berechnet wird.
